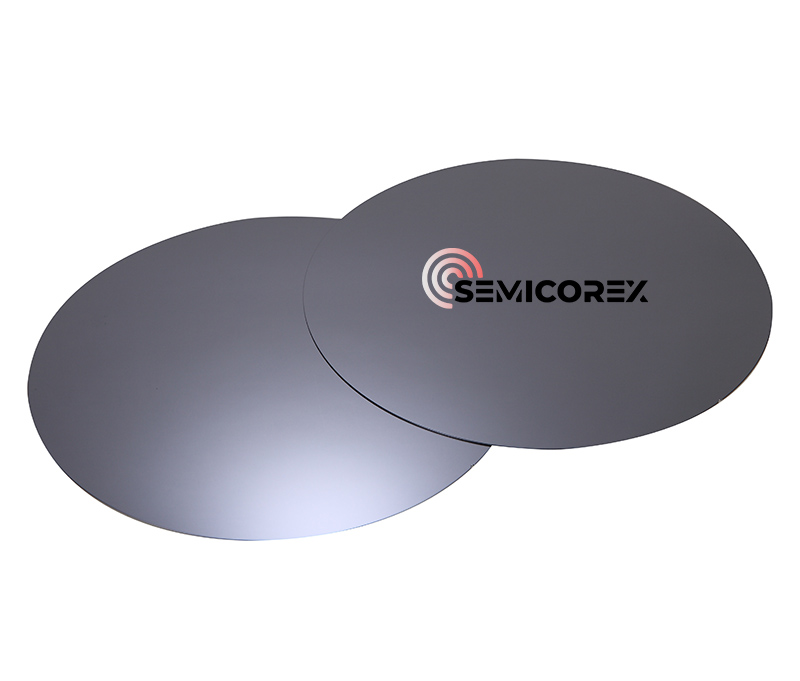

डमी वेफर म्हणजे काय?

का आहेतडमी वेफर्ससेमीकंडक्टर मॅन्युफॅक्चरिंगमध्ये गंभीर?

सेमीकंडक्टर उत्पादन प्रक्रियेत, वेफर्स चिप उत्पादनाचा पाया तयार करतात. यापैकी, विशेष प्रकारचे वेफर, ज्याला डमी वेफर म्हणून संबोधले जाते, उपकरणांची स्थिरता सुनिश्चित करण्यात आणि उत्पादन खर्च नियंत्रित करण्यात महत्त्वपूर्ण भूमिका बजावते. उत्पादन वेफर्सच्या विपरीत, डमी वेफर्स अंतिम उत्पादनाचा भाग नाहीत आणि थेट विकल्या जात नाहीत. तथापि, उत्पादन प्रक्रिया सुलभ करण्यात आणि उत्पादनाचे संरक्षण करण्यात त्यांचे महत्त्व जास्त सांगता येणार नाही. हा लेख डमी वेफर्सची व्याख्या, कार्ये, अनुप्रयोग, भौतिक विचार आणि व्यवस्थापन शोधतो.

कसे आहेतडमी वेफर्ससेमीकंडक्टर प्रक्रियांमध्ये वापरले जाते?

डमी वेफर्समध्ये सेमीकंडक्टर उत्पादनाच्या विविध टप्प्यांवर विस्तृत अनुप्रयोग आहेत. खाली काही मुख्य वापर प्रकरणे आहेत:

उपकरणे भरण्याची क्षमता

काही उपकरणे, जसे की फर्नेस ट्यूब आणि एचिंग मशीन, कार्यक्षमतेने कार्य करण्यासाठी विशिष्ट संख्येच्या वेफर्सची आवश्यकता असते. उदाहरणार्थ, थर्मल प्रक्रियेदरम्यान एभट्टी ट्यूब, एक स्थिर वायू प्रवाह, तापमान क्षेत्र आणि रासायनिक अभिक्रिया वातावरण केवळ पुरेशा वेफर लोडसह प्राप्त केले जाऊ शकते. खूप कमी उत्पादन वेफर्स वापरल्यास, प्रक्रिया अस्थिरता येऊ शकते, ज्यामुळे उत्पादनाच्या गुणवत्तेवर परिणाम होतो. डमी वेफर्स फिलर म्हणून काम करतात, हे सुनिश्चित करतात की उपकरणे इष्टतम लोड परिस्थितीत चालतात.

भट्टीच्या नळीचा एक ओव्हन म्हणून विचार करा: जेव्हा पुरेशा भाकरी आत ठेवल्या जातात तेव्हाच सर्वोत्तम बेकिंग परिणामांसाठी उष्णता समान प्रमाणात वितरीत करू शकते. त्याचप्रमाणे, डमी वेफर्स हे सुनिश्चित करतात की उपकरणे सर्वोत्तम कामगिरी करतात.

उत्पादन वेफर्स संरक्षण

आयन इम्प्लांटेशन, एचिंग किंवा केमिकल वाफ डिपॉझिशन (CVD) सारख्या उच्च-जोखीम प्रक्रियेदरम्यान, उपकरणे कॅलिब्रेशन किंवा प्रारंभिक धावा दरम्यान अस्थिरता किंवा कण निर्मितीची उच्च शक्यता असते. अशा परिस्थितीत उत्पादन वेफर्स वापरल्याने कधीही भरून न येणारे नुकसान होऊ शकते. डमी वेफर्स हे संरक्षणात्मक उपाय म्हणून काम करतात, उत्पादन वेफर्सला धोका कमी करण्यासाठी आणि उत्पादन टिकवण्यासाठी प्रथम प्रक्रियेच्या प्रवाहात प्रवेश करतात.

एकसमान प्रक्रिया लोड सुनिश्चित करणे

भौतिक वाष्प संचय (PVD) सारख्या काही प्रक्रियांना उपकरणांमध्ये एकसमान वेफर वितरण आवश्यक असते. असमान वेफर प्लेसमेंटमुळे विसंगत डिपॉझिशन रेट किंवा जाडी, उत्पादनाच्या गुणवत्तेशी तडजोड होऊ शकते. डमी वेफर्स जोडून, ​​संतुलित आणि स्थिर प्रक्रिया वातावरण राखले जाते.

उपकरणे डाउनटाइम कमी करणे

उपकरणे बंद करणे आणि रीस्टार्ट करणे सेमीकंडक्टर उत्पादनामध्ये वेळ आणि संसाधने खर्च करतात. विस्तारित निष्क्रिय कालावधी देखील उपकरणाची कार्यक्षमता कमी करू शकतात. डाउनटाइम दरम्यान डमी वेफर्स चालवणे उपकरणे सक्रिय ठेवते आणि त्यानंतरच्या उत्पादनासाठी तयार करते.

उपकरणे पडताळणी आणि प्रक्रिया कॅलिब्रेशन

उपकरणे पडताळणी आणि प्रक्रिया चाचणीसाठी डमी वेफर्सचा वापर वारंवार वाहक म्हणून केला जातो. उदाहरणार्थ, देखभाल किंवा साफसफाई केल्यानंतर, डमी वेफर्स उपकरणे योग्यरित्या कार्य करत आहेत की नाही याची पुष्टी करू शकतात. आढळलेल्या कोणत्याही समस्या उत्पादनापूर्वी सोडवल्या जाऊ शकतातवेफर्सकोणतेही मौल्यवान वेफर्स वाया जाणार नाहीत याची खात्री करून सादर केले जातात.

डमी वेफर्सची सामग्री आणि वापर वैशिष्ट्ये काय आहेत?

डमी वेफर्सची सामग्री आणि वैशिष्ट्ये वेगवेगळ्या प्रक्रिया आणि उपकरणांच्या गरजा पूर्ण करण्यासाठी तयार केल्या आहेत. खाली त्यांची विशिष्ट वैशिष्ट्ये आहेत:

साहित्य

बहुतेक डमी वेफर्स उत्पादन वेफर्स सारख्याच बेस मटेरियलपासून बनवले जातात, जसे कीमोनोक्रिस्टलाइन किंवा पॉलीक्रिस्टलाइन सिलिकॉन, प्रक्रिया दरम्यान समान कामगिरी सुनिश्चित करण्यासाठी. विशिष्ट प्रक्रियांसाठी, जसे की उच्च-तापमान उपचार, अधिक टिकाऊ साहित्य निवडले जाऊ शकते, जरी ते कमी खर्चिक असले तरीही.

पृष्ठभाग उपचार

डमी वेफर्सच्या पृष्ठभागाची गुणवत्ता उत्पादन वेफर्सच्या अचूकतेशी जुळणे आवश्यक नाही. ते साधे पॉलिश केलेले वेफर्स किंवा चाचणी-दर्जाचे वेफर्स असू शकतात आणि गंभीरपणे नुकसान झाल्याशिवाय ते सहसा पुन्हा वापरले जातात.

आयुर्मान

डमी वेफरचे आयुष्य प्रक्रियेच्या वातावरणाने प्रभावित होते, जसे की उच्च तापमान किंवा गंजणारी परिस्थिती. कठोर वातावरणामुळे त्यांचे वापरण्यायोग्य आयुष्य कमी होऊ शकते.

खर्च विचार

उत्पादन वेफर्सपेक्षा डमी वेफर्स लक्षणीयरीत्या स्वस्त आहेत, जे उत्पादन सुरक्षित ठेवण्यासाठी आणि उपकरणांची स्थिरता राखण्यासाठी किफायतशीर उपाय देतात.

कसे करू शकताडमी वेफरव्यवस्थापन ऑप्टिमाइझ केले जाईल?

उत्पादन कार्यक्षमता सुधारण्यासाठी आणि खर्च कमी करण्यासाठी डमी वेफर्सचे प्रभावी व्यवस्थापन महत्त्वाचे आहे. डमी वेफर व्यवस्थापन आणि ऑप्टिमायझेशनसाठी खाली काही धोरणे आहेत:

वापर ट्रॅकिंग

वापरांची संख्या रेकॉर्ड करून, प्रक्रियाप्रवाह आणि डमी वेफर्सची परिधान परिस्थिती, संसाधनांचा जास्तीत जास्त वापर करण्यासाठी त्यांचे वापर चक्र ऑप्टिमाइझ केले जाऊ शकते.

प्रदूषण कमी करणे

डमी वेफर्सचा वारंवार वापर केल्याने कण दूषित होऊ शकतात. स्वच्छ उपकरणे वातावरण राखण्यासाठी नियमित साफसफाई करणे किंवा बदलणे आवश्यक आहे.

प्रक्रिया अनुकूलन

वेगवेगळ्या प्रक्रिया डमी वेफर्सवर विशिष्ट आवश्यकता लादतात. उदाहरणार्थ, डमी वेफर्सच्या पृष्ठभागाच्या गुणवत्तेचा पातळ-फिल्म प्रक्रियेदरम्यान फिल्म डिपॉझिशनवर परिणाम होऊ शकतो. प्रत्येक प्रक्रियेसाठी योग्य डमी वेफर्स निवडणे आवश्यक आहे.

इन्व्हेंटरी व्यवस्थापन

डमी वेफर्स अंतिम उत्पादनाचा भाग नसताना, उत्पादन गरजा आणि खर्च नियंत्रण संतुलित करण्यासाठी त्यांची यादी प्रभावीपणे व्यवस्थापित करणे आवश्यक आहे.

विल्हेवाट आणि पुनर्वापर

जेव्हा डमी वेफर्स त्यांच्या जीवनचक्राच्या शेवटी पोहोचतात, तेव्हा त्यांची पर्यावरणीय नियमांचे पालन करून विल्हेवाट लावली पाहिजे. सिलिकॉन सामग्रीचा पुनर्वापर केला जाऊ शकतो किंवा वेफर्स खालच्या दर्जाच्या चाचणीसाठी पुन्हा वापरल्या जाऊ शकतात.

डमी वेफर्सच्या व्यावहारिक वापराची प्रकरणे कोणती आहेत?

फर्नेस ट्यूब लोड होत आहे

ऑक्सिडेशन प्रक्रियेत,भट्टीच्या नळ्याएकसमान तपमान वितरण राखण्यासाठी आणि ऑक्साईड लेयरची जाडी एकसमान राखण्यासाठी वेफर्सची अचूक संख्या आवश्यक आहे. संभाव्य अस्थिरतेपासून उत्पादन वेफर्सचे संरक्षण करताना डमी वेफर्स ही आवश्यकता पूर्ण करतात.

एचिंग उपकरणे कॅलिब्रेशन

प्रक्रिया स्विच किंवा उपकरणे देखभाल केल्यानंतर, डमी वेफर्सचा वापर नक्षी दर आणि एकसमानता प्रमाणित करण्यासाठी केला जातो. हे सुनिश्चित करते की उत्पादन वेफर्स कॅलिब्रेशन दरम्यान संभाव्य समस्यांना तोंड देत नाहीत.

निष्कर्ष

डमी वेफर्स हे सेमीकंडक्टर मॅन्युफॅक्चरिंगचा एक अपरिहार्य भाग आहे, जे उपकरणे कॅलिब्रेशन आणि प्रक्रिया चाचणीच्या पलीकडे विस्तारित भूमिका बजावतात. इष्टतम उपकरणांचा वापर सुनिश्चित करून, उत्पादन खर्च कमी करून आणि प्रक्रियेची स्थिरता राखून, डमी वेफर्स कार्यक्षम आणि टिकाऊ वेफर उत्पादनात महत्त्वपूर्ण योगदान देतात. प्रभावी व्यवस्थापन आणि ऑप्टिमायझेशनसह, सेमीकंडक्टर उद्योगाचे हे न ऐकलेले नायक कचरा कमी करण्यात आणि संसाधन कार्यक्षमता वाढवण्यास मदत करतात, उद्योगाला उच्च कार्यप्रदर्शन आणि टिकाऊपणाकडे चालना देतात.

आम्ही Semicorex वर श्रेणी प्रदान करतोउच्च दर्जाचे वेफर्ससेमीकंडक्टर उद्योगाच्या मागणीच्या गरजा पूर्ण करण्यासाठी काळजीपूर्वक इंजिनिअर केलेले, जर तुम्हाला काही चौकशी असल्यास किंवा अतिरिक्त तपशीलांची आवश्यकता असल्यास, कृपया आमच्याशी संपर्क साधण्यास अजिबात संकोच करू नका.
