खोदकाम मध्ये रिंग काय आहेत

चिप उत्पादनामध्ये, फोटोलिथोग्राफी आणि एचिंग या दोन जवळून जोडलेल्या पायऱ्या आहेत. फोटोलिथोग्राफी हे एचिंगच्या आधी आहे, जेथे फोटोरेसिस्ट वापरून वेफरवर सर्किट पॅटर्न विकसित केला जातो. एचिंग नंतर फोटोरेसिस्टने झाकलेले फिल्म लेयर्स काढून टाकते, पॅटर्नचे मुखवटापासून वेफरमध्ये हस्तांतरण पूर्ण करते आणि आयन इम्प्लांटेशन सारख्या पुढील चरणांची तयारी करते.

एचिंगमध्ये रासायनिक किंवा भौतिक पद्धती वापरून अनावश्यक सामग्री निवडकपणे काढून टाकणे समाविष्ट असते. कोटिंग, रेझिस्ट कोटिंग, फोटोलिथोग्राफी आणि डेव्हलपमेंटनंतर, कोरीवकाम वेफरच्या पृष्ठभागावरील अनावश्यक पातळ फिल्म सामग्री काढून टाकते, फक्त इच्छित भाग सोडते. जादा फोटोरेसिस्ट नंतर काढला जातो. या चरणांची वारंवार पुनरावृत्ती केल्याने जटिल इंटिग्रेटेड सर्किट्स तयार होतात. कारण कोरीव कामामध्ये सामग्री काढून टाकणे समाविष्ट असते, त्याला "वजाबाकी प्रक्रिया" म्हणतात.

ड्राय एचिंग, ज्याला प्लाझ्मा एचिंग असेही म्हणतात, सेमीकंडक्टर एचिंगमध्ये प्रबळ पद्धत आहे. प्लाझ्मा एचरचे त्यांच्या प्लाझ्मा निर्मिती आणि नियंत्रण तंत्रज्ञानाच्या आधारे दोन श्रेणींमध्ये वर्गीकरण केले जाते: कॅपेसिटिवली कपल्ड प्लाझ्मा (सीसीपी) एचिंग आणि इंडक्टिवली कपल्ड प्लाझ्मा (आयसीपी) एचिंग. सीसीपी एचर हे प्रामुख्याने डायलेक्ट्रिक मटेरियलचे खोदकाम करण्यासाठी वापरले जातात, तर आयसीपी एचर प्रामुख्याने सिलिकॉन आणि धातू कोरण्यासाठी वापरले जातात आणि त्यांना कंडक्टर एचर म्हणून देखील ओळखले जाते. डायलेक्ट्रिक एचर्स सिलिकॉन ऑक्साईड, सिलिकॉन नायट्राइड आणि हॅफनियम डायऑक्साइड यासारख्या डायलेक्ट्रिक पदार्थांना लक्ष्य करतात, तर कंडक्टर एचर सिलिकॉन सामग्री (सिंगल क्रिस्टल सिलिकॉन, पॉलीक्रिस्टलाइन सिलिकॉन आणि सिलीसाइड इ.) आणि धातूचे साहित्य (ॲल्युमिनियम, टंगस्टन इ.) लक्ष्य करतात.

एचिंग प्रक्रियेत, आम्ही प्रामुख्याने दोन प्रकारच्या रिंग्ज वापरू: फोकस रिंग आणि शील्ड रिंग.

फोकस रिंग

प्लाझमाच्या काठाच्या प्रभावामुळे, घनता मध्यभागी जास्त आणि कडांवर कमी असते. फोकस रिंग, त्याच्या कंकणाकृती आकाराद्वारे आणि CVD SiC च्या भौतिक गुणधर्मांद्वारे, एक विशिष्ट विद्युत क्षेत्र निर्माण करते. हे फील्ड प्लाझ्मामधील चार्ज केलेले कण (आयन आणि इलेक्ट्रॉन) वेफरच्या पृष्ठभागावर, विशेषतः काठावर मार्गदर्शन करते आणि मर्यादित करते. हे प्रभावीपणे काठावरील प्लाझ्मा घनता वाढवते, ते केंद्राच्या जवळ आणते. हे संपूर्ण वेफरमध्ये नक्षीकामाची एकसमानता लक्षणीयरीत्या सुधारते, काठाचे नुकसान कमी करते आणि उत्पन्न वाढवते.

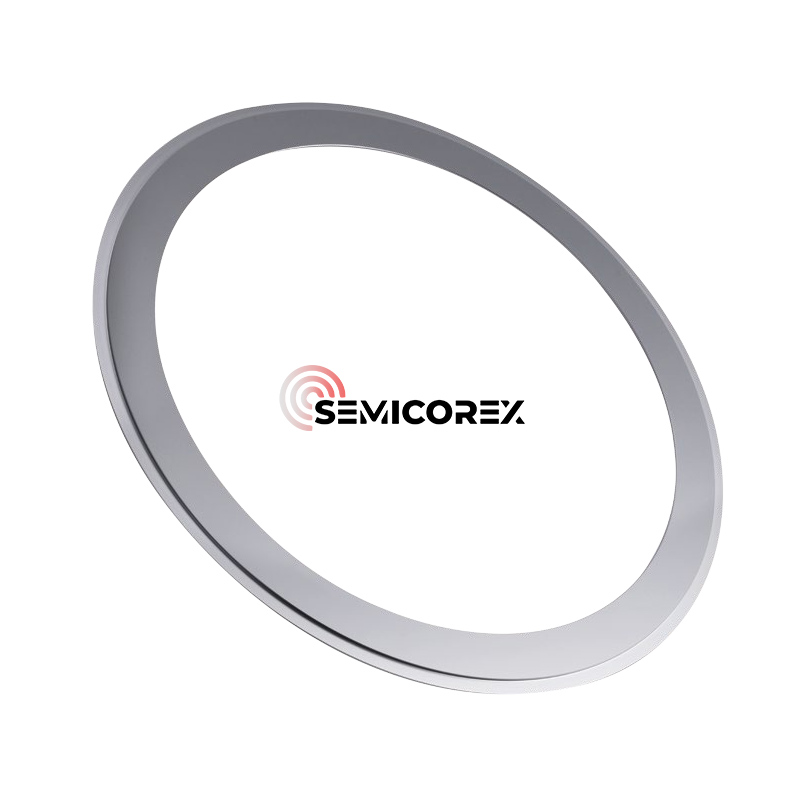

ढाल रिंग

विशेषत: इलेक्ट्रोडच्या बाहेर स्थित, त्याचे प्राथमिक कार्य प्लाझ्मा ओव्हरफ्लो अवरोधित करणे आहे. संरचनेवर अवलंबून, ते इलेक्ट्रोडचा भाग म्हणून देखील कार्य करू शकते. सामान्य सामग्रीमध्ये CVD SiC किंवा सिंगल-क्रिस्टल सिलिकॉन समाविष्ट आहे.

Semicorex उच्च-गुणवत्तेची ऑफर करतेCVD SiCआणिसिलिकॉनग्राहकांच्या गरजांवर आधारित नक्षीकाम रिंग. आपल्याकडे काही चौकशी असल्यास किंवा अतिरिक्त तपशीलांची आवश्यकता असल्यास, कृपया आमच्याशी संपर्क साधण्यास अजिबात संकोच करू नका.
