कण दोष काय आहे?

कण दोष म्हणजे अर्धसंवाहक वेफर्सच्या आत किंवा त्यावरील लहान कणांचा समावेश. ते सेमीकंडक्टर उपकरणांच्या स्ट्रक्चरल अखंडतेला हानी पोहोचवू शकतात आणि शॉर्ट सर्किट्स आणि ओपन सर्किट्स सारख्या इलेक्ट्रिकल दोषांना कारणीभूत ठरू शकतात. कण दोषांमुळे उद्भवलेल्या या समस्या अर्धसंवाहक उपकरणांच्या दीर्घकालीन विश्वासार्हतेवर गंभीरपणे परिणाम करू शकतात, सेमीकंडक्टर उत्पादनामध्ये कण दोषांचे काटेकोरपणे नियंत्रण करणे आवश्यक आहे.

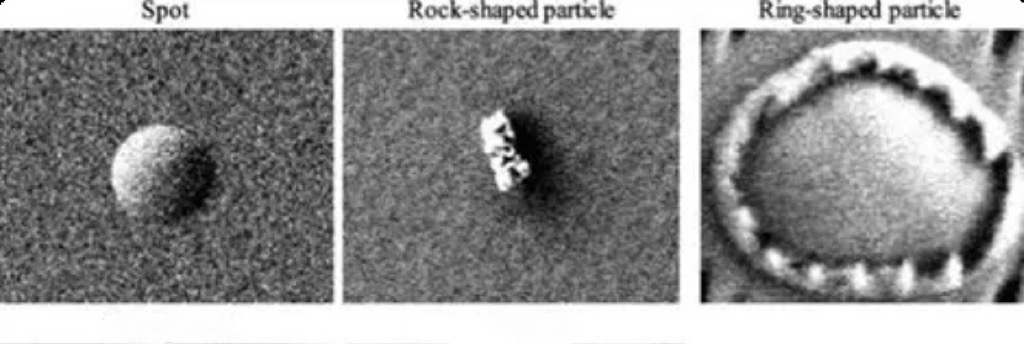

त्यांच्या स्थिती आणि वैशिष्ट्यांनुसार, कण दोष दोन प्रमुख श्रेणींमध्ये विभागले जाऊ शकतात: पृष्ठभागाचे कण आणि चित्रपटातील कण. पृष्ठभागाचे कण वर पडणाऱ्या कणांचा संदर्भ घेतातवेफरप्रक्रिया वातावरणातील पृष्ठभाग, सहसा तीक्ष्ण कोपऱ्यांसह क्लस्टर्स म्हणून सादर केले जाते. इन-फिल्म कण असे म्हणतात जे फिल्म निर्मिती प्रक्रियेदरम्यान वेफरमध्ये पडतात आणि त्यानंतरच्या फिल्म्सद्वारे झाकलेले असतात, ज्यामध्ये फिल्म लेयरमध्ये एम्बेड केलेले दोष असतात.

कण दोष कसे निर्माण होतात?

कण दोषांची निर्मिती अनेक घटकांमुळे होते. वेफर उत्पादन प्रक्रियेदरम्यान, वेफर्सच्या हाताळणी, प्रक्रिया आणि उष्मा प्रक्रियेमुळे तापमानातील बदल आणि यांत्रिक तणावामुळे उद्भवणाऱ्या थर्मल तणावामुळे पृष्ठभागावर तडे जाऊ शकतात किंवा सामग्री खाली पडू शकते.वेफर्स, जे कण दोषांचे मुख्य कारण आहे. प्रतिक्रिया अभिकर्मक आणि प्रतिक्रिया वायूंमुळे होणारे रासायनिक गंज हे कण दोषांचे आणखी एक मुख्य कारण आहे. गंज प्रक्रियेदरम्यान, अवांछित उत्पादने किंवा अशुद्धी तयार होतात आणि कण दोष तयार करण्यासाठी वेफरच्या पृष्ठभागावर चिकटून राहतात. वर नमूद केलेल्या दोन मुख्य घटकांव्यतिरिक्त, कच्च्या मालातील अशुद्धता, उपकरणांची अंतर्गत दूषितता, पर्यावरणीय धूळ आणि ऑपरेशनल त्रुटी देखील कण दोषांची सामान्य कारणे आहेत.

कण दोष शोधणे आणि नियंत्रित कसे करावे?

कणातील दोष शोधणे मुख्यत्वे उच्च-परिशुद्धता मायक्रोस्कोपी तंत्रज्ञानावर अवलंबून असते. स्कॅनिंग इलेक्ट्रॉन मायक्रोस्कोपी (SEM) हे त्याच्या उच्च रिझोल्यूशन आणि इमेजिंग क्षमतेमुळे दोष शोधण्याचे मुख्य साधन बनले आहे, जे लहान कणांचे आकारविज्ञान, आकार आणि वितरण प्रकट करण्यास सक्षम आहे. ॲटोमिक फोर्स मायक्रोस्कोपी (AFM) आंतरअणू शक्ती शोधून त्रि-आयामी पृष्ठभागाची स्थलाकृति तयार करते आणि नॅनोस्केल दोष शोधण्यात अत्यंत अचूकता असते. मोठ्या दोषांच्या जलद तपासणीसाठी ऑप्टिकल मायक्रोस्कोपचा वापर केला जातो.

कण दोष नियंत्रित करण्यासाठी, अनेक उपाय करणे आवश्यक आहे.

1. एचिंग रेट, डिपॉझिशन जाडी, तापमान आणि दाब यांसारखे पॅरामीटर्स अचूकपणे नियंत्रित करा.

2. सेमीकंडक्टर वेफर फॅब्रिकेशनसाठी उच्च-शुद्धतेचा कच्चा माल वापरा.

3. उच्च-सुस्पष्टता आणि उच्च-स्थिरता उपकरणे स्वीकारा आणि नियमित देखभाल आणि साफसफाई करा.

4. विशेष प्रशिक्षणाद्वारे ऑपरेटर कौशल्ये वाढवा, ऑपरेशनल पद्धती प्रमाणित करा आणि प्रक्रिया निरीक्षण आणि व्यवस्थापन मजबूत करा.

कण दोषांच्या कारणांचे सर्वसमावेशक विश्लेषण करणे, दूषित बिंदू ओळखणे आणि कण दोषांच्या घटना प्रभावीपणे कमी करण्यासाठी लक्ष्यित उपाय करणे आवश्यक आहे.
