व्हॅक्यूम चक्स आणि इलेक्ट्रोस्टॅटिक चक्समधील फरक

सेमीकंडक्टर मॅन्युफॅक्चरिंगमधील अपरिहार्य कोर लिंक्स म्हणून, वेफर होल्डिंग तंत्रज्ञानाची स्थिरता आणि अचूकता थेट चिप उत्पादन कार्यक्षमता आणि तयार उपकरणाच्या गुणवत्तेवर परिणाम करते. व्हॅक्यूम चक्स आणि इलेक्ट्रोस्टॅटिक चक हे सेमीकंडक्टर उत्पादनासाठी दोन मुख्य प्रवाहातील वेफर होल्डिंग सोल्यूशन्स आहेत. जरी दोन्ही वेफर चक्सचे असले तरी ते रचना, कार्यप्रदर्शन वैशिष्ट्ये आणि लागू परिस्थितींमध्ये मोठ्या प्रमाणात भिन्न आहेत.

1. विविध कार्य तत्त्वे

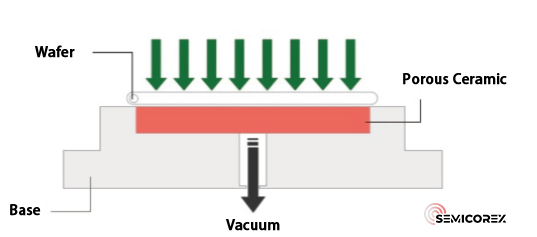

व्हॅक्यूम चक्सवेफर्स जागी ठेवण्यासाठी नकारात्मक दबावावर अवलंबून रहा. व्हॅक्यूम पंपशी जोडलेल्या पाइपलाइनद्वारे हवा काढली जाते, चकच्या पृष्ठभागावर वेफर्स किंवा सब्सट्रेट्स घट्टपणे जोडण्यासाठी वेफरच्या खाली नकारात्मक दाब तयार होतो. चकचा पाया सिरॅमिक किंवा धातूपासून अचूक-मशिन केलेला असतो आणि त्याच्या शोषण पृष्ठभागावर बेसवर काउंटरबोरमध्ये बसवलेल्या छिद्रयुक्त सिरेमिक प्लेटचा समावेश असतो, ज्याचा परिघ जोडलेला असतो आणि बेसवर सीलबंद असतो.  सिरॅमिक प्लेटच्या अंतर्गत मायक्रोपोरस चॅनेलद्वारे व्हॅक्यूम पंपशी जोडलेले, चक वातावरणाच्या दाबापेक्षा खूप कमी व्हॅक्यूम झोन तयार करतो, अशा प्रकारे वेफर घट्टपणे सुरक्षित करतो.

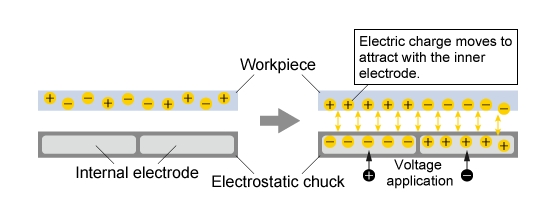

इलेक्ट्रोस्टॅटिक चक मेटल बेसमध्ये एम्बेड केलेल्या इलेक्ट्रोडसह कोर स्ट्रक्चर स्वीकारतात, उच्च-कार्यक्षमता सिरेमिक डायलेक्ट्रिक लेयरने झाकलेले असतात. ते वर्कपीसेसवर इलेक्ट्रिक चार्जेस लावण्यासाठी त्यांच्या पृष्ठभागावर इलेक्ट्रोस्टॅटिक फील्ड तयार करतात, क्लॅम्प वेफर्स किंवा सब्सट्रेट्ससाठी इलेक्ट्रोस्टॅटिक आकर्षण निर्माण करतात. जेव्हा व्होल्टेज लागू केले जाते, तेव्हा इलेक्ट्रोड्स, सिरेमिक डायलेक्ट्रिक आणि दरम्यान एक मजबूत इलेक्ट्रोस्टॅटिक फील्ड तयार होतेवेफर, स्थिर वेफर फिक्सेशनसाठी अनेक हजार ते दहा हजार पास्कल्सचे होल्डिंग फोर्स प्रदान करते.

2. विविध कामगिरीचे फायदे

व्हॅक्यूम चक वेगवेगळ्या आयामांच्या वेफर्स आणि विविध प्रक्रिया वर्कफ्लोशी सुसंगत असतात, प्रक्रियेदरम्यान वेफर्सचे स्थिर निर्धारण करतात. इलेक्ट्रोस्टॅटिक चक्सच्या तुलनेत, त्यांच्या तुलनेने सोप्या अंतर्गत संरचनांमुळे ते कमी उत्पादन आणि देखभाल खर्च दर्शवतात.

तथापि, जेव्हा वेफर्स व्हॅक्यूम किंवा कमी-दाब वातावरणात ऑपरेशन आवश्यक असलेल्या प्रक्रियांमधून जातात, जसे की रासायनिक वाष्प साठा, दबाव फरकांवर अवलंबून असलेले व्हॅक्यूम चक प्रक्रिया आवश्यकता पूर्ण करू शकत नाहीत. शिवाय, जेव्हा व्हॅक्यूम चक्सद्वारे वेफर्स जागेवर धरले जातात, तेव्हा हवेच्या दाबामुळे वेफर विकृत होऊ शकते, परिणामी प्रक्रिया केल्यानंतर ते रिबाउंड होते. यामुळे प्रक्रिया केलेल्या वेफरवर लहरी पृष्ठभाग, खराब सपाटपणा आणि मशीनिंग अचूकता कमी होऊ शकते.

इलेक्ट्रोस्टॅटिक चककॉन्टॅक्टलेस शोषणाचा अवलंब करा, सुसंगत, समान रीतीने वितरित क्लॅम्पिंग फोर्स ऑफर करा. हे प्रभावीपणे वेफर वार्पिंग, विकृती आणि नुकसान टाळते, उच्च मशीनिंग अचूकतेसाठी उत्कृष्ट सपाटपणा टिकवून ठेवते. एकसमान तापमान वितरणासाठी हेलियम बॅकसाइड कूलिंगसह सुसज्ज, इलेक्ट्रोस्टॅटिक चक्स अचूक वेफर तापमान नियमनास समर्थन देतात.

नकारात्मक बाजूने, इलेक्ट्रोस्टॅटिक चकमध्ये पृष्ठभाग सपाटपणा, गुळगुळीतपणा आणि मायक्रॉन-स्केल मायक्रोस्ट्रक्चरसाठी अत्यंत कठोर मानकांसह जटिल संरचना आहेत. सूक्ष्म-वैशिष्ट्यांसाठी मायक्रॉन-स्तरीय अचूकता कच्चा माल तयार करणे, सिंटरिंग आणि पृष्ठभाग पूर्ण करण्यासाठी उच्च तांत्रिक अडथळे निर्माण करते. तापमान नियंत्रण हे मुख्य तांत्रिक आव्हान राहिले आहे; ॲल्युमिनियम नायट्राइड (AlN) डायलेक्ट्रिक ESCs वर्धित उष्णता अपव्यय करण्यासाठी आणखी क्लिष्ट उत्पादन प्रक्रियांचा समावेश होतो. कठोर बहु-आयामी तांत्रिक आवश्यकता उत्पादनाची किंमत वाढवतात आणि स्थिर ऑपरेशनची हमी देण्यासाठी इलेक्ट्रोस्टॅटिक सिस्टमची नियमित तपासणी आणि देखभाल अनिवार्य आहे.

3. भिन्न मुख्य अनुप्रयोग फील्ड

उच्च सपाटपणा, उत्कृष्ट समांतरता, दाट एकसमान पोत, उच्च यांत्रिक सामर्थ्य, एकसमान हवा पारगम्यता आणि सुलभ रीकंडिशनिंगसह, व्हॅक्यूम चक्सचा वापर धातूच्या शीट आणि प्लास्टिक सब्सट्रेट्ससारख्या सपाट, चांगल्या-सील केलेल्या वर्कपीस निश्चित करण्यासाठी आणि वाहतूक करण्यासाठी केला जातो. सेमीकंडक्टर मॅन्युफॅक्चरिंगमध्ये, ते वेफर थिनिंग, डाइसिंग, ग्राइंडिंग, क्लिनिंग आणि इतर वेफर उपचार प्रक्रिया देतात, वेफर इंडेंटेशन, चिप्सचे इलेक्ट्रोस्टॅटिक ब्रेकडाउन आणि कण दूषित होणे यासह सामान्य समस्यांचे प्रभावीपणे निराकरण करतात.

सपाट, नॉन-कंडक्टिव्ह वर्कपीससाठी डिझाइन केलेले, इलेक्ट्रोस्टॅटिक चक हे व्हॅक्यूम आणि प्लाझ्मा वातावरणास समर्पित अल्ट्रा-क्लीन वेफर वाहक आहेत. ते प्लाझ्मा आणि व्हॅक्यूम सेमीकंडक्टर प्रक्रियांमध्ये मोठ्या प्रमाणावर तैनात केले जातात, ज्यामध्ये ड्राय एचिंग, PECVD, थर्मल CVD, भौतिक वाष्प निक्षेपण (PVD), आयन इम्प्लांटेशन आणि अत्यंत अल्ट्राव्हायोलेट लिथोग्राफी (EUVL) यांचा समावेश आहे.
