सेमीकंडक्टर फर्नेस अणुभट्टी

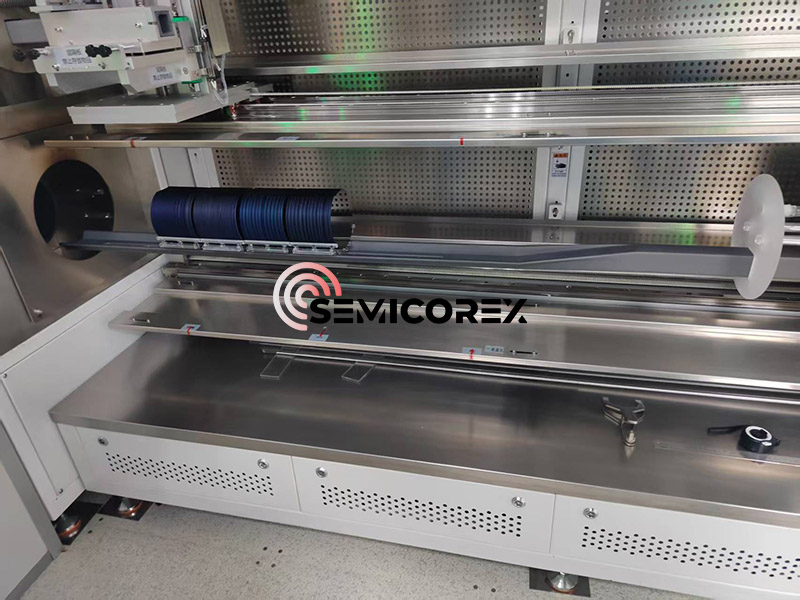

सेमीकंडक्टर फर्नेस रिॲक्टर्स ही सेमीकंडक्टर उत्पादन प्रक्रियेतील मुख्य उपकरणे आहेत, जी प्रामुख्याने थर्मल ऑक्सिडेशन, डिफ्यूजन, ॲनिलिंग आणि रासायनिक वाफ जमा करणे यासारख्या गंभीर प्रक्रियेसाठी वापरली जातात. ठराविक फर्नेस सिस्टीम (आडवे/उभ्या डिफ्यूजन फर्नेस) मध्ये प्रामुख्याने खालील मुख्य घटक असतात: हीटिंग सिस्टम, तापमान नियंत्रण प्रणाली, वाहतूक व्यवस्था, गॅस प्रवाह नियंत्रण प्रणाली (MFC), आणि कचरा वायू एक्झॉस्ट सिस्टम.

एकंदर वास्तुशास्त्रीय दृष्टीकोनातून, उच्च-तापमान भट्टी क्षैतिज आणि उभ्या प्रकारांमध्ये विभागली जातात, जी क्वार्ट्ज ट्यूब आणि सिस्टममधील हीटिंग घटकांच्या स्थितीनुसार निर्धारित केली जातात. उच्च-तापमान भट्टीमध्ये साधारणपणे पाच मूलभूत घटक समाविष्ट असतात: एक नियंत्रण प्रणाली, एक प्रक्रिया भट्टी ट्यूब, गॅस वितरण प्रणाली, गॅस एक्झॉस्ट सिस्टम आणि लोडिंग सिस्टम. नियंत्रण प्रणालीमध्ये अनेक मायक्रोकंट्रोलरशी कनेक्ट केलेला संगणक असतो, जो संपूर्ण प्रक्रियेच्या अचूक नियंत्रणासाठी जबाबदार असतो.

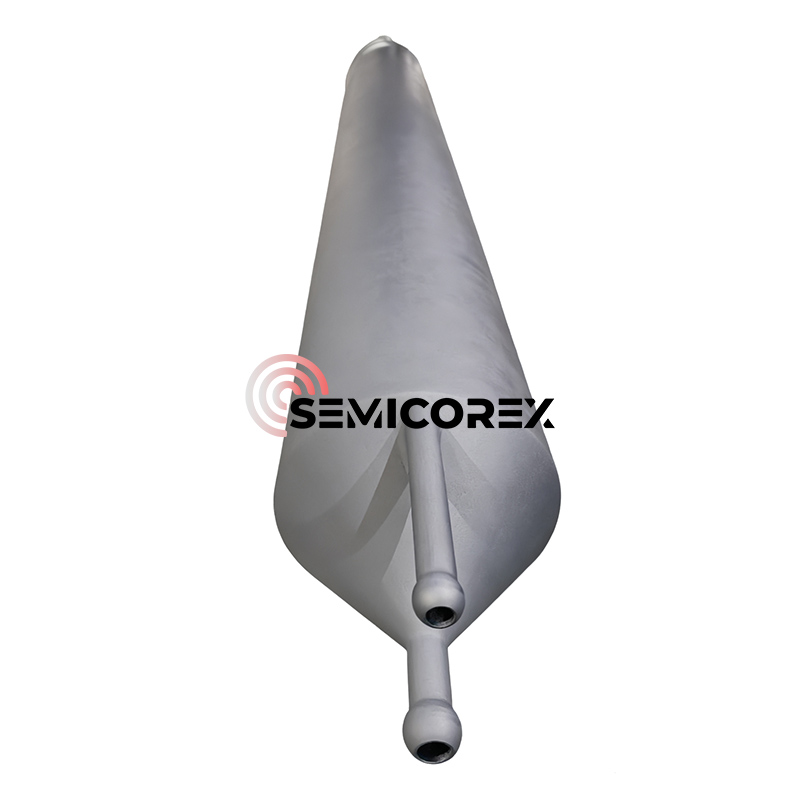

सामग्रीच्या निवडीबाबत, फर्नेस ट्यूब सामग्रीमध्ये प्रामुख्याने समावेश होतोक्वार्ट्ज(उच्च तापमान आणि गंज प्रतिरोधक),अल्युमिना (Al₂O₃), सिलिकॉन कार्बाइड (SiC), किंवा धातूचे मिश्रण (जसे की Inconel). हीटिंग सिस्टमचे गरम करणारे घटक सामान्यत: प्रतिरोधक तारा (जसे की कंथाल, MoSi₂), सिलिकॉन कार्बाइड रॉड्स (SiC), किंवा इन्फ्रारेड हीटर्स वापरतात. तंतोतंत तापमान नियंत्रण मिळविण्यासाठी हीटिंग झोन एकल-तापमान झोन किंवा एकाधिक-तापमान झोन म्हणून डिझाइन केले जाऊ शकते. तापमान नियंत्रण प्रणाली रीअल टाइममध्ये तापमानाचे निरीक्षण करण्यासाठी थर्मोकूपल्स (K-type, S-type) वापरते, PID कंट्रोलरद्वारे तापमान नियंत्रण अचूकता ±1℃ साध्य करते किंवा PLC प्रोग्राम करण्यायोग्य तापमान नियंत्रण वापरते.

प्रक्रिया पॅरामीटर श्रेणी आणि लागू साहित्य

तापमान मापदंड श्रेणी: प्रक्रियेनुसार तापमान श्रेणी बदलते. मानक हीटरची प्रक्रिया तापमान श्रेणी 300-1100℃ आहे आणि कमी-तापमान भट्टीची 250-500℃ आहे. ठराविक प्रक्रिया तापमान 400-1100℃ असते, ज्यामध्ये ऑक्सिडेशन आणि प्रसार प्रक्रिया सामान्यत: 800-1100℃ असते, LPCVD प्रक्रिया 500-800℃ असते आणि ॲनिलिंग प्रक्रिया 400-500℃ असते.

एपिटॅक्सियल वाढीमध्ये, सिलिकॉन वेफर्स एपिटॅक्सियल भट्टीत अंदाजे 1200 डिग्री सेल्सिअस तापमानात गरम केले जातात. बाष्पयुक्त सिलिकॉन टेट्राक्लोराईड (SiCl₄) आणि ट्रायक्लोरोसिलेन (SiHCl₃) भट्टीत वेफरच्या पृष्ठभागावर एपिटॅक्सियल वाढ करण्यासाठी जोडले जातात.

सर्वात मोठ्या प्रमाणात वापरल्या जाणाऱ्या थर्मल ऑक्सिडेशन प्रक्रियेमध्ये 800-1200°C च्या उच्च तापमानात पातळ, एकसमान सिलिकॉन डायऑक्साइड थर तयार करण्यासाठी प्रक्रिया समाविष्ट असते. ऑक्सिडेशन प्रतिक्रियासाठी वापरल्या जाणाऱ्या वायूंवर अवलंबून थर्मल ऑक्सिडेशन ओले किंवा कोरडे असू शकते.

लागू सामग्री प्रणाली: सिलिकॉन (Si), सिलिकॉन जर्मेनियम (SiGe) आणि क्वार्ट्जसह विविध सेमीकंडक्टर सामग्रीसाठी फर्नेस ट्यूब प्रक्रिया योग्य आहेत. SiGe प्रक्रियांमध्ये, CVD पद्धत ही मुख्य प्रवाहातील प्रक्रिया आहे. सिलिकॉन सब्सट्रेट गरम करून आणि SiH₄ आणि GeH₄ वायूंचे मिश्रण सादर केल्याने, सिलिकॉन जर्मेनियमचा थर उच्च तापमानात (500-800°C) विघटित होतो आणि जमा होतो, ज्याला जर्मेनियम डोपिंग एकाग्रता आणि एपिटॅक्सियल लेयर जाडीचे अचूक नियंत्रण आवश्यक असते.

सेमीकोरेक्स उच्च दर्जाचे सानुकूलित भट्टी घटक पुरवते. आमची उत्पादने उत्कृष्ट थर्मल स्थिरता, विस्तारित सेवा आयुष्य आणि अपवादात्मक प्रक्रिया सुसंगतता प्रदान करण्यासाठी इंजिनिअर केलेली आहेत. सानुकूलित उपाय किंवा अतिरिक्त तांत्रिक माहितीसाठी, कृपया आमच्या अभियांत्रिकी कार्यसंघाशी संपर्क साधा.
