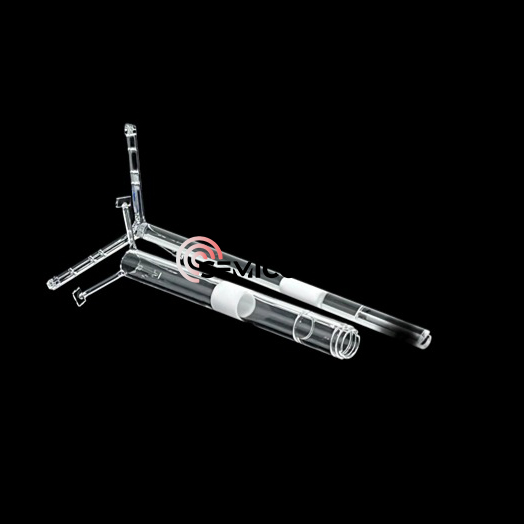

क्वार्ट्ज ससेप्टर सपोर्ट

सेमीकंडक्टर मॅन्युफॅक्चरिंगच्या कठोर वातावरणात, उच्च-उत्पन्न बॅच आणि महाग अपयश यांच्यातील फरक बहुतेक वेळा वेफर पोझिशनिंगच्या सूक्ष्म सूक्ष्मतेमध्ये असतो. सेमिकोरेक्स क्वार्ट्ज ससेप्टर सपोर्ट शाफ्ट (सामान्यत: एपिटॅक्सियल क्वार्ट्ज शाफ्ट म्हणून ओळखले जाते) रासायनिक वाष्प संचय (सीव्हीडी) आणि एपिटॅक्सियल वाढ प्रक्रियेचा अक्षरशः पाठीचा कणा म्हणून काम करते. अत्यंत थर्मल ग्रेडियंट्स आणि रासायनिक एक्सपोजरचा सामना करण्यासाठी अभियंता असलेला, हा घटक द्रवपदार्थ, उभ्या हालचाली आणि ससेप्टर्स किंवा वेफर वाहकांच्या रोटेशनसाठी महत्त्वपूर्ण आहे.

एपिटॅक्सियल प्रक्रियेत क्वार्ट्जची भूमिका

एपिटॅक्सियल प्रक्रियेसाठी तापमान 1000 डिग्री सेल्सिअसपेक्षा जास्त आणि अगदी कमी धातूच्या दूषित वातावरणाची आवश्यकता असते. या परिस्थितीत मानक साहित्य अयशस्वी होईल किंवा बाहेर पडेल. आमचा क्वार्ट्ज ससेप्टर सपोर्ट अल्ट्रा-हाय-प्युरिटी सिंथेटिक फ्यूज्ड सिलिकापासून तयार केला जातो, याची खात्री करून:

अपवादात्मक थर्मल स्थिरता:थर्मल शॉकसाठी उच्च प्रतिकार, जलद हीटिंग आणि कूलिंग सायकल दरम्यान क्रॅकिंग प्रतिबंधित करते.

रासायनिक जडत्व:पूर्ववर्ती वायू आणि क्लिनिंग एजंट्ससह गैर-प्रतिक्रियाशील, अर्धसंवाहक वेफरची अखंडता राखणे.

किमान प्रदूषण:अशुद्धतेची पातळी भाग प्रति दशलक्ष (ppm) मध्ये मोजली जाते, ते अवांछित घटकांसह वातावरणातील "डोपिंग" प्रतिबंधित करते.

मुख्य कार्ये आणि तांत्रिक फायदे

क्वार्ट्ज ससेप्टर सपोर्टचे प्राथमिक कार्य म्हणजे ससेप्टरच्या उभ्या आणि रोटेशनल हालचाली सुलभ करणे - अर्धसंवाहक वेफर असलेली प्लेट.

1. प्रिसिजन वर्टिकल पोझिशनिंग

ठराविक रिॲक्टरमध्ये, वेफर पृष्ठभाग आणि गॅस इनलेटमधील अंतर फिल्म एकसमानता निर्धारित करते. आमचे क्वार्ट्ज शाफ्ट सब-मिलीमीटर सहिष्णुतेनुसार मशीन केलेले आहेत. हे उपकरणाच्या मोशन कंट्रोल सिस्टमला संपूर्ण पुनरावृत्तीसह ससेप्टर वाढवण्यास किंवा कमी करण्यास अनुमती देते, हे सुनिश्चित करते की उत्पादन चालवलेल्या प्रत्येक वेफरला समान गॅस-फ्लो डायनॅमिक्सचा अनुभव येतो.

2. निर्बाध गती आणि हस्तांतरण

हाय-व्हॉल्यूम मॅन्युफॅक्चरिंग (HVM) मधील कार्यक्षमता वेफर हाताळणीच्या गतीवर अवलंबून असते. शीट-प्रकारचे डिझाइन आणि सपोर्ट शाफ्टच्या प्रबलित स्ट्रक्चरल रिब्स हे सुनिश्चित करतात की ते जड ग्रेफाइट किंवासिलिकॉन कार्बाइड (SiC) लेपित ससेप्टर्सन वाकता किंवा कंपन न करता. ही स्थिरता वेगवेगळ्या प्रोसेसिंग चेंबर्स किंवा वर्कस्टेशन्समधील नमुन्यांच्या जलद हस्तांतरणासाठी, डाउनटाइम कमी करण्यासाठी आवश्यक आहे.

3. अनुकूलित थर्मल इन्सुलेशन

ससेप्टर गरम असले तरी, खालील यांत्रिक घटकांना अनेकदा थंड राहावे लागते.क्वार्ट्जनैसर्गिक थर्मल इन्सुलेटर म्हणून कार्य करते. शाफ्टची पोकळ, नळीसारखी रचना उष्णता वाहक मार्ग कमी करते, अणुभट्टीच्या पायथ्याशी असलेल्या मोटर आणि व्हॅक्यूम सीलचे संरक्षण करते.
