एसआयसी क्रिस्टल ग्रोथमध्ये टीएसी लेपित क्रूसिबल

अलिकडच्या वर्षांत,टीएसी लेपितसिलिकॉन कार्बाईड (एसआयसी) क्रिस्टल्सच्या वाढीच्या प्रक्रियेत प्रतिक्रिया जहाज म्हणून क्रूसिबल्स एक महत्त्वपूर्ण तांत्रिक समाधान बनले आहेत. त्यांच्या उत्कृष्ट रासायनिक गंज प्रतिरोध आणि उच्च तापमान स्थिरतेमुळे सिलिकॉन कार्बाइड क्रिस्टल वाढीच्या क्षेत्रात टीएसी सामग्री मुख्य सामग्री बनली आहे. पारंपारिक ग्रेफाइट क्रूसीबल्सच्या तुलनेत, टीएसी लेपित क्रूडेबल्स अधिक स्थिर वाढीचे वातावरण प्रदान करतात, ग्रेफाइट गंजचा प्रभाव कमी करतात, क्रूसिबलचे सेवा जीवन वाढवतात आणि कार्बन रॅपिंगची घटना प्रभावीपणे टाळतात, ज्यामुळे मायक्रोट्यूबची घनता कमी होते.

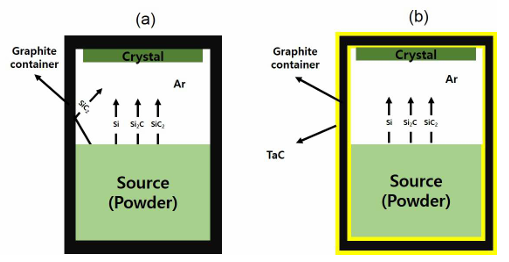

 अंजीर .१ एसआयसी क्रिस्टल वाढ

टीएसी-लेपित क्रूडेबल्सचे फायदे आणि प्रायोगिक विश्लेषण

या अभ्यासामध्ये, आम्ही टीएसीसह लेपित पारंपारिक ग्रेफाइट क्रूसिबल्स आणि ग्रेफाइट क्रूसिबल्स वापरुन सिलिकॉन कार्बाइड क्रिस्टल्सच्या वाढीची तुलना केली. परिणामांनी हे सिद्ध केले की टीएसी-लेपित क्रूसिबल्स क्रिस्टल्सची गुणवत्ता लक्षणीय सुधारतात.

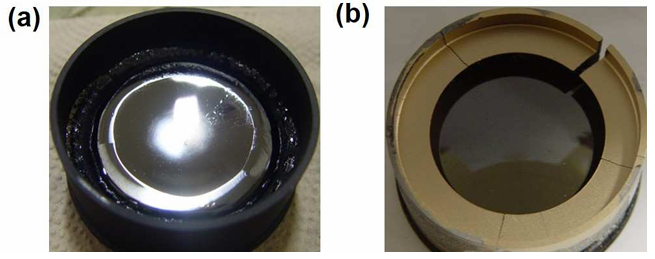

अंजीर 2 ओम प्रतिमा पीव्हीटी पद्धतीने पिकविलेल्या एसआयसी इनगॉटची प्रतिमा

आकृती 2 हे स्पष्ट करते की पारंपारिक ग्रेफाइट क्रूसिबल्समध्ये पिकविलेले सिलिकॉन कार्बाईड क्रिस्टल्स एक अवतल इंटरफेस प्रदर्शित करतात, तर टीएसी-लेपित क्रूसिबल्समध्ये पिकविलेले हे बहिर्गोल इंटरफेस प्रदर्शित करतात. शिवाय, आकृती 3 मध्ये पाहिल्याप्रमाणे, पारंपारिक ग्रेफाइट क्रूसिबल्सचा वापर करून उगवलेल्या क्रिस्टल्समध्ये एज पॉलीक्रिस्टलिन इंद्रियगोचर उच्चारली जाते, तर टीएसी-लेपित क्रूसीबल्सचा वापर या समस्येस प्रभावीपणे कमी करतो.

विश्लेषण सूचित करते कीटीएसी कोटिंगक्रूसिबलच्या काठावर तापमान वाढवते, ज्यामुळे त्या क्षेत्रातील क्रिस्टल्सचा विकास दर कमी होतो. याव्यतिरिक्त, टीएसी कोटिंग ग्रेफाइट साइड वॉल आणि क्रिस्टल दरम्यान थेट संपर्क प्रतिबंधित करते, जे न्यूक्लियेशन कमी करण्यास मदत करते. हे घटक एकत्रितपणे क्रिस्टलच्या काठावर पॉलीक्रिस्टलिटीची शक्यता कमी करतात.

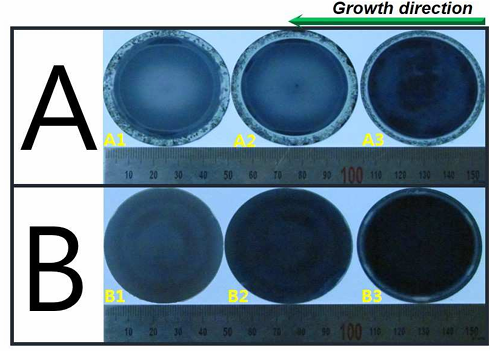

अंजीर .3 वेगवेगळ्या वाढीच्या टप्प्यावर वेफर्सच्या ओम प्रतिमा

शिवाय, सिलिकॉन कार्बाईड क्रिस्टल्स वाढलेटॅक-लेपितक्रूसीबल्सने जवळजवळ कोणतेही कार्बन एन्केप्युलेशन प्रदर्शित केले नाही, मायक्रोपाइप दोषांचे एक सामान्य कारण. परिणामी, हे क्रिस्टल्स मायक्रोपाइप दोष घनतेमध्ये लक्षणीय घट दर्शवितात. आकृती 4 मध्ये सादर केलेल्या गंज चाचणी निकालांनी याची पुष्टी केली की टीएसी-लेपित क्रूसिबल्समध्ये पिकविलेल्या क्रिस्टल्समध्ये अक्षरशः मायक्रोपाइप दोष नसतात.

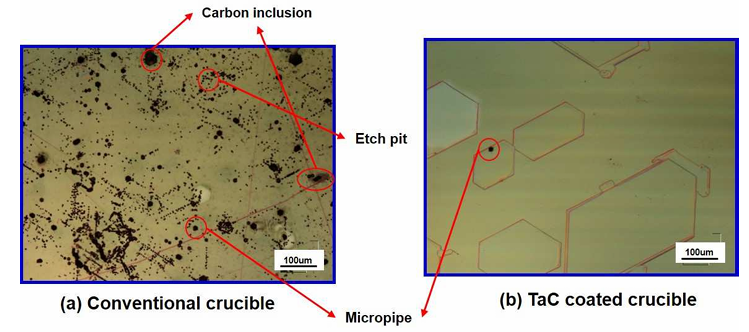

अंजीर 4 ओम प्रतिमा कोह एचिंग नंतर

क्रिस्टल गुणवत्ता आणि अशुद्धता नियंत्रणाची सुधारणा

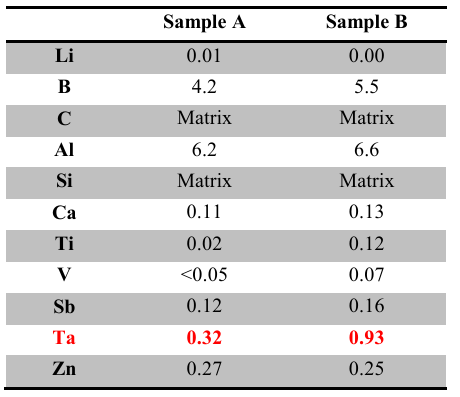

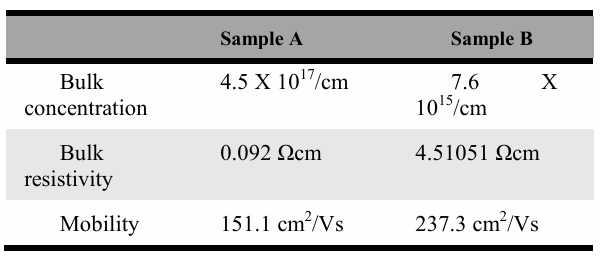

क्रिस्टल्सच्या जीडीएमएस आणि हॉल चाचण्यांद्वारे, अभ्यासानुसार असे आढळले आहे की जेव्हा टीएसी लेपित क्रूसिबल्स वापरला गेला तेव्हा क्रिस्टलमधील टीए सामग्री किंचित वाढली, परंतु टीएसी कोटिंगने नायट्रोजन (एन) च्या डोपिंगमध्ये क्रिस्टलमध्ये लक्षणीयरीत्या मर्यादित केले. थोडक्यात, टीएसी लेपित क्रूसिबल्स उच्च गुणवत्तेसह सिलिकॉन कार्बाइड क्रिस्टल्स वाढवू शकतात, विशेषत: दोष घनता (विशेषत: मायक्रोट्यूब आणि कार्बन एन्केप्युलेशन) कमी करणे आणि नायट्रोजन डोपिंग एकाग्रता नियंत्रित करणे.

सेमीकोरेक्स उच्च-गुणवत्तेची ऑफर देतेटीएसी-लेपित ग्रेफाइट क्रूसिबलएसआयसी क्रिस्टल वाढीसाठी. आपल्याकडे काही चौकशी असल्यास किंवा अतिरिक्त तपशीलांची आवश्यकता असल्यास, कृपया आमच्याशी संपर्क साधण्यास अजिबात संकोच करू नका.

फोन # +86-13567891907 वर संपर्क साधा

ईमेल: sales@semicorex.com
