वेफर बाँडिंग तंत्रज्ञान काय आहे?

वेफरबाँडिंग हे सेमीकंडक्टर उत्पादनातील एक महत्त्वाचे तंत्रज्ञान आहे. विशिष्ट कार्ये साध्य करण्यासाठी किंवा सेमीकंडक्टर उत्पादन प्रक्रियेत मदत करण्यासाठी दोन गुळगुळीत आणि स्वच्छ वेफर्स एकत्र बांधण्यासाठी हे भौतिक किंवा रासायनिक पद्धती वापरते.   सेमीकंडक्टर तंत्रज्ञानाच्या विकासाला चालना देणारे हे तंत्रज्ञान आहे उच्च कार्यक्षमता, लघुकरण आणि एकत्रीकरण, आणि मायक्रोइलेक्ट्रोमेकॅनिकल सिस्टम (MEMS), नॅनोइलेक्ट्रोमेकॅनिकल सिस्टम (NEMS), मायक्रोइलेक्ट्रॉनिक्स आणि ऑप्टोइलेक्ट्रॉनिक्सच्या निर्मितीमध्ये मोठ्या प्रमाणावर वापरले जाते.

वेफर बाँडिंग तंत्रज्ञानाचे तात्पुरते बाँडिंग आणि कायमचे बाँडिंगमध्ये वर्गीकरण केले जाते.

ग्लास पेस्ट बाँडिंगयांत्रिक समर्थन (परंतु इलेक्ट्रिकल कनेक्शन नाही) प्रदान करण्यासाठी पातळ होण्याआधी वाहक पृष्ठभागाशी बाँड करून अल्ट्रा-थिन वेफर प्रक्रियेतील जोखीम कमी करण्यासाठी वापरली जाणारी प्रक्रिया आहे. यांत्रिक समर्थन पूर्ण झाल्यानंतर, थर्मल, लेसर आणि रासायनिक पद्धती वापरून डिबॉन्डिंग प्रक्रिया आवश्यक आहे.

कायमचे बंधनएक अपरिवर्तनीय यांत्रिक संरचना बाँड तयार करण्यासाठी 3D एकीकरण, MEMS, TSV आणि इतर डिव्हाइस पॅकेजिंग प्रक्रियांमध्ये वापरली जाणारी प्रक्रिया आहे. इंटरमीडिएट लेयर आहे की नाही यावर आधारित कायमस्वरूपी बंधन खालील दोन श्रेणींमध्ये विभागले गेले आहे:

1. इंटरमीडिएट लेयरशिवाय थेट बाँडिंग

१)फ्यूजन बाँडिंगSOI वेफर मॅन्युफॅक्चरिंग, MEMS, Si-Si किंवा SiO₂-SiO₂ बाँडिंगमध्ये वापरले जाते.

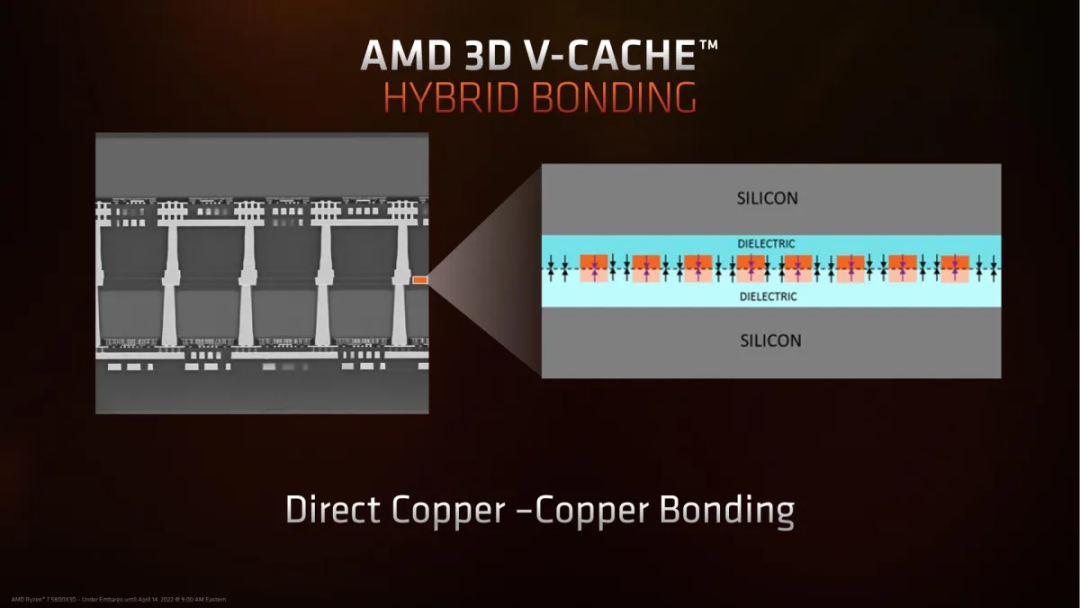

१)संकरित बाँडिंगप्रगत पॅकेजिंग प्रक्रियेत वापरले जाते, जसे की TSV, HBM.

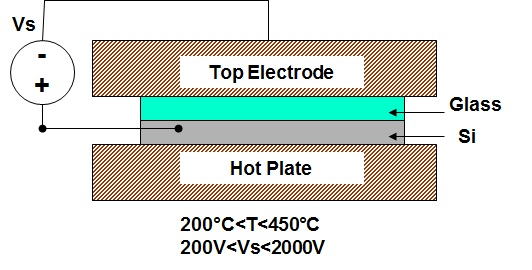

३)एनोडिक बाँडिंगडिस्प्ले पॅनेल आणि MEMS मध्ये वापरले जाते.

2. इंटरमीडिएट लेयरसह थेट बाँडिंग

१)ग्लास पेस्ट बाँडिंगडिस्प्ले पॅनेल आणि MEMS मध्ये वापरले जाते.

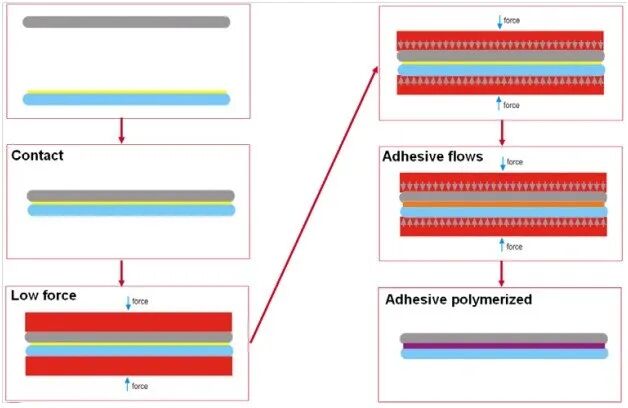

२)चिकट बाँडिंगवेफर-लेव्हल पॅकेजिंग (MLP) मध्ये वापरले जाते.

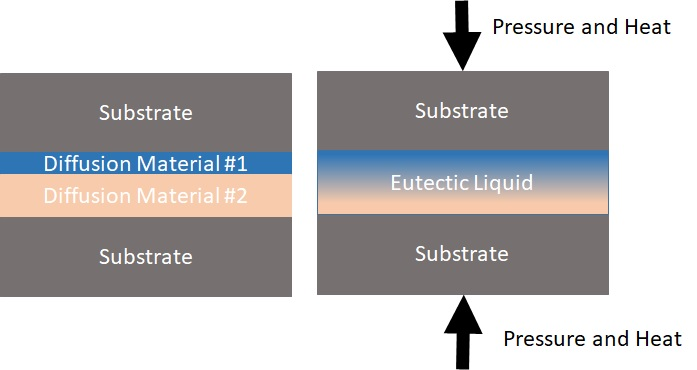

३)युटेक्टिक बाँडिंगMEMS पॅकेजिंग आणि ऑप्टोइलेक्ट्रॉनिक उपकरणांमध्ये वापरले जाते.

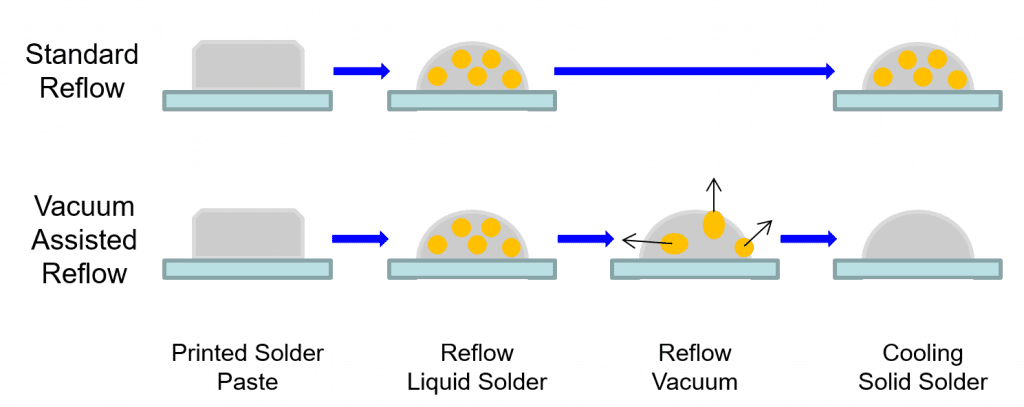

४)रिफ्लो सोल्डरिंग बाँडिंगWLP आणि मायक्रो-बंप बाँडिंगमध्ये वापरले जाते.

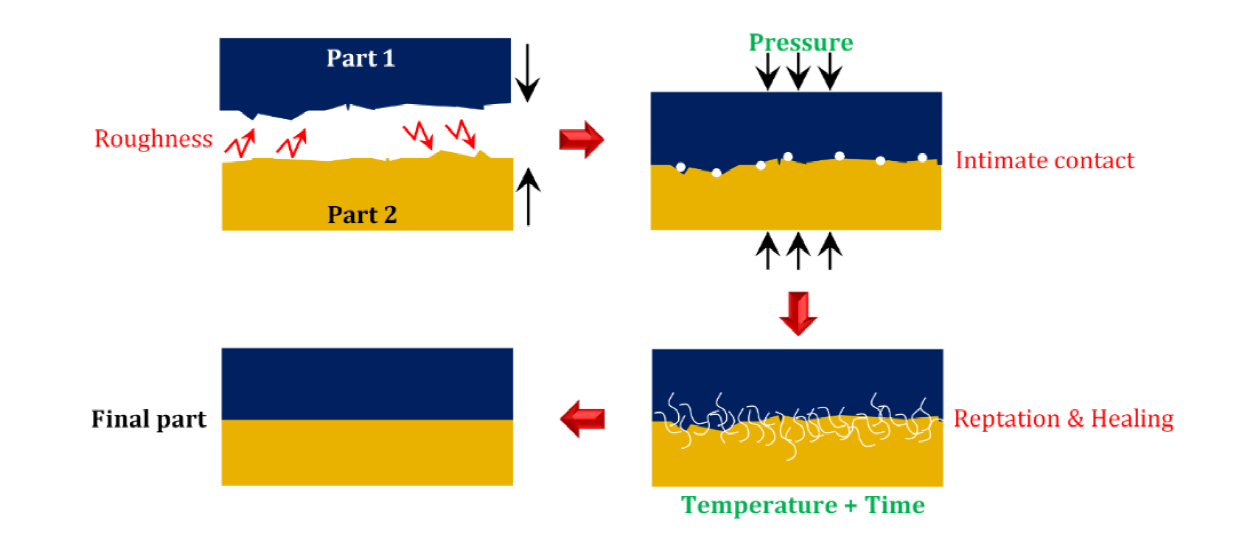

५)मेटल थर्मल कॉम्प्रेशन बाँडिंगHBM स्टॅकिंग, COWOS, FO-WLP मध्ये वापरले जाते.
