कोरीव आणि नक्षीदार आकारशास्त्र

सेमीकंडक्टर चिप उत्पादन प्रक्रियेत, आपण तांदळाच्या दाण्यावर गगनचुंबी इमारत बांधण्यासारखे आहोत. लिथोग्राफी मशिन हे शहर नियोजक सारखे आहे, "प्रकाश" वापरून वेफरवर इमारतीची ब्लू प्रिंट काढते; नक्षीकाम हे अचूक साधनांसह शिल्पकारासारखे आहे, जे ब्लूप्रिंटनुसार चॅनेल, छिद्र आणि रेषा अचूकपणे कोरण्यासाठी जबाबदार आहे. जर तुम्ही या "चॅनेल" च्या क्रॉस-सेक्शनचे काळजीपूर्वक निरीक्षण केले तर तुम्हाला आढळेल की त्यांचे आकार एकसारखे नाहीत; काही ट्रॅपेझॉइडल (शीर्षस्थानी विस्तीर्ण आणि तळाशी अरुंद) आहेत, तर काही परिपूर्ण आयताकृती आहेत (उभ्या बाजूच्या भिंती). हे आकार अनियंत्रित नाहीत; त्यांच्या मागे भौतिक आणि रासायनिक तत्त्वांचा एक जटिल परस्परसंवाद आहे, थेट चिपची कार्यक्षमता निर्धारित करते.

I. खोदकामाची मूलभूत तत्त्वे: भौतिक आणि रासायनिक प्रभावांचे संयोजन

सर्वोच्च निष्ठा: हे फोटोलिथोग्राफिक ब्ल्यूप्रिंटसह जास्तीत जास्त सुसंगतता राखते, डिव्हाइसचे अचूक गंभीर परिमाण (CD) सुनिश्चित करते.

1. ओले खोदकाम: कोरीव कामासाठी रासायनिक सॉल्व्हेंट्स (जसे की ऍसिड आणि अल्कली) वापरतात. ही मूलत: पूर्णपणे रासायनिक अभिक्रिया आहे आणि खोदकामाची दिशा समस्थानिक आहे—म्हणजेच ती सर्व दिशांना (समोर, मागे, डावीकडे, उजवीकडे, वर, खाली) समान गतीने पुढे जाते.

2. ड्राय एचिंग (प्लाझ्मा एचिंग): हे आजचे मुख्य प्रवाहाचे तंत्रज्ञान आहे. व्हॅक्यूम चेंबरमध्ये, प्रक्रिया वायू (जसे की फ्लोरिन किंवा क्लोरीन असलेले वायू) सादर केले जातात आणि रेडिओ फ्रिक्वेंसी वीज पुरवठ्याद्वारे प्लाझ्मा तयार केला जातो. प्लाझ्मामध्ये उच्च-ऊर्जा आयन आणि सक्रिय मुक्त रॅडिकल्स असतात, जे कोरलेल्या पृष्ठभागावर एकत्र काम करतात.

क्षेत्र वाचवते: उभ्या संरचनेमुळे उपकरणे कमीतकमी फूटप्रिंटमध्ये बनवता येतात, चिप लघुकरणाची गुरुकिल्ली.

रासायनिक रचना: सक्रिय मुक्त रॅडिकल्ससाठी जबाबदार. ते वेफर पृष्ठभागाच्या सामग्रीसह रासायनिक प्रतिक्रिया देतात, ज्यामुळे अस्थिर उत्पादने तयार होतात जी नंतर काढून टाकली जातात. हा हल्ला समस्थानिक आहे, ज्यामुळे ते "पिळून" आणि पार्श्वभागी कोरते, सहज ट्रॅपेझॉइडल आकार बनवते.

भौतिक रचना: पॉझिटिव्ह चार्ज केलेले उच्च-ऊर्जा आयन, विद्युत क्षेत्राद्वारे प्रवेगित, वेफरच्या पृष्ठभागावर लंबवत भडिमार करतात. पृष्ठभागाच्या सँडब्लास्टिंग प्रमाणेच, हे "आयन बॉम्बर्डमेंट" ॲनिसोट्रॉपिक आहे, प्रामुख्याने अनुलंब खालच्या दिशेने, आणि बाजूच्या भिंती "सरळ-रेषा" कोरू शकतात.

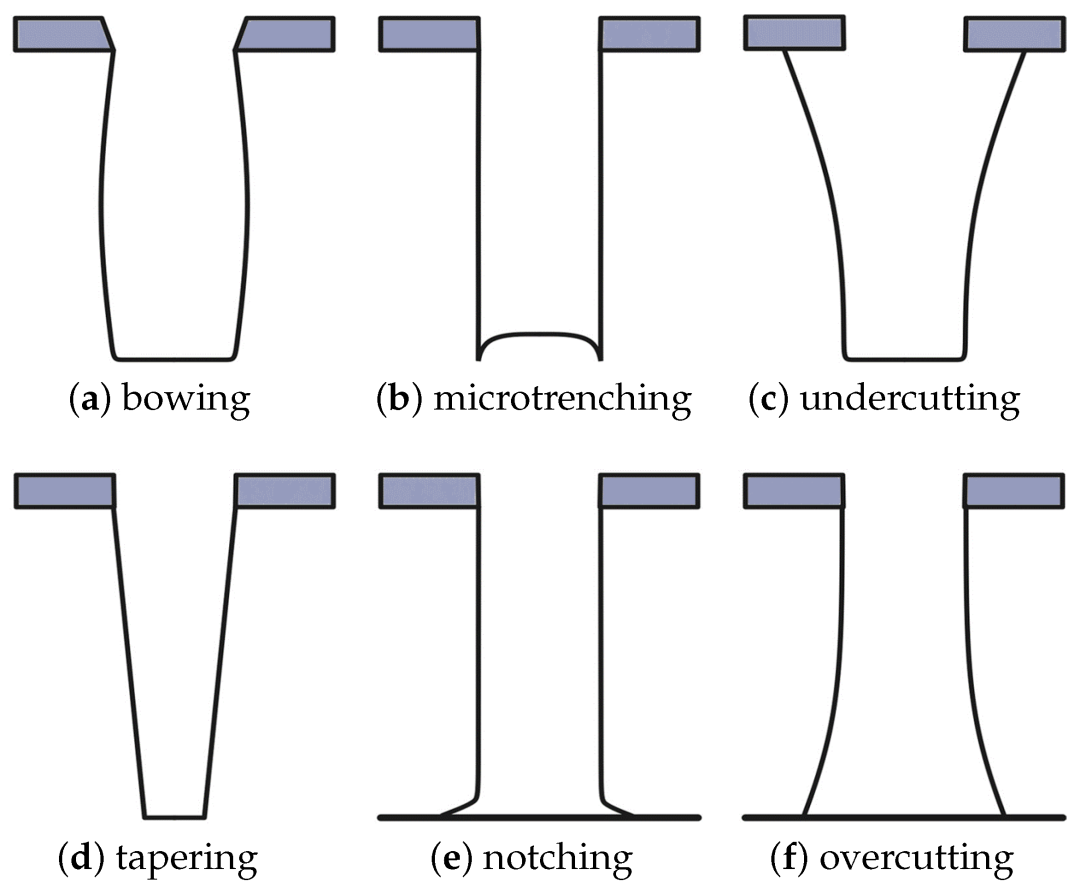

II. दोन क्लासिक प्रोफाइल उलगडणे: ट्रॅपेझॉइड्स आणि आयताकृती प्रोफाइलचा जन्म

1. ट्रॅपेझॉइड (टॅपर्ड प्रोफाइल) - प्रामुख्याने रासायनिक हल्ला

निर्मितीचे तत्त्व: जेव्हा रासायनिक कोरीव काम प्रक्रियेवर वर्चस्व गाजवते, भौतिक बॉम्बर्डमेंट कमकुवत असते, तेव्हा खालील गोष्टी घडतात: कोरीव काम केवळ खालच्या दिशेनेच होत नाही तर फोटोरेसिस्ट मास्क आणि उघडलेल्या बाजूच्या भिंतींच्या खाली असलेल्या भागाला देखील क्षीण करते. यामुळे संरक्षित मास्कच्या खाली असलेली सामग्री हळूहळू "पोकळ" होते, ज्यामुळे वरच्या बाजूला रुंद आणि तळाशी अरुंद, म्हणजे ट्रॅपेझॉइड बनते.

चांगली पायरी कव्हरेज: त्यानंतरच्या पातळ फिल्म डिपॉझिशन प्रक्रियेमध्ये, ट्रॅपेझॉइडची उतार असलेली रचना सामग्री (जसे की धातू) समान रीतीने झाकणे सोपे करते, ज्यामुळे कोपऱ्यांवर फ्रॅक्चर टाळता येतात.

कमी केलेला ताण: उतार असलेली रचना तणाव दूर करते, उपकरणाची विश्वासार्हता सुधारते.

उच्च प्रक्रिया सहिष्णुता: अंमलबजावणी करणे तुलनेने सोपे.

2. आयताकृती (उभ्या प्रोफाइल) – प्रामुख्याने शारीरिक हल्ला

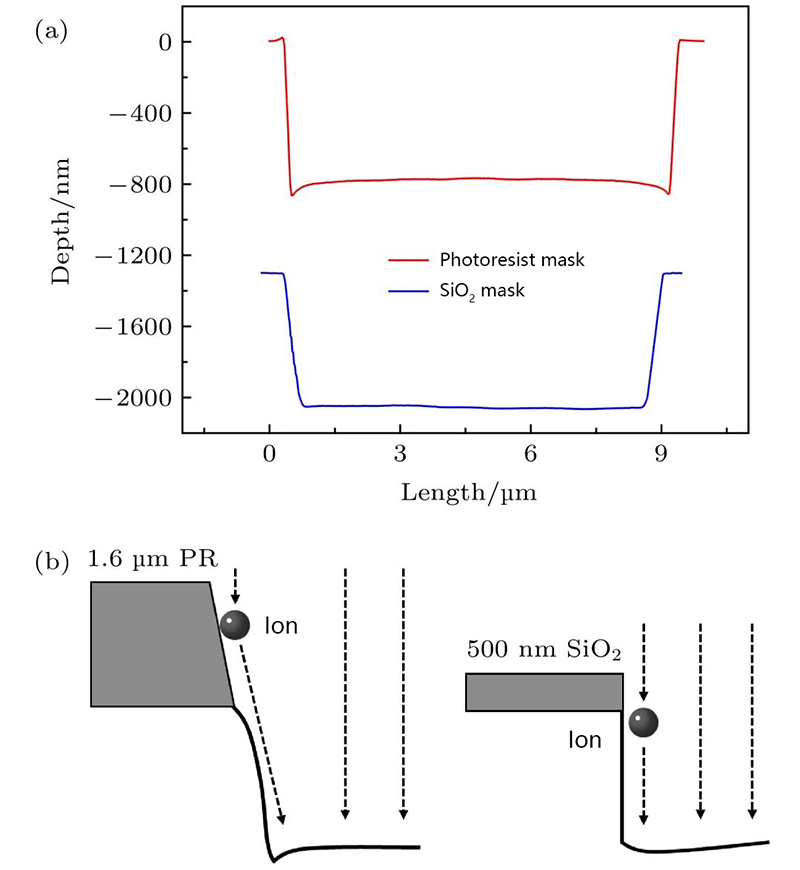

निर्मिती तत्त्व: जेव्हा भौतिक आयनचा भडिमार प्रक्रियेवर वर्चस्व गाजवतो आणि रासायनिक रचना काळजीपूर्वक नियंत्रित केली जाते तेव्हा एक आयताकृती प्रोफाइल तयार होते. उच्च-ऊर्जेचे आयन, असंख्य लहान प्रक्षेपकांसारखे, वेफरच्या पृष्ठभागावर जवळजवळ उभ्या बॉम्बफेक करतात, अत्यंत उच्च उभ्या नक्षीचे दर प्राप्त करतात. त्याच बरोबर, आयन बॉम्बर्डमेंटमुळे बाजूच्या भिंतींवर एक "पॅसिव्हेशन लेयर" तयार होतो (उदा. उपउत्पादने कोरून तयार होतो); ही संरक्षणात्मक फिल्म रासायनिक मुक्त रॅडिकल्सपासून पार्श्व गंजला प्रभावीपणे प्रतिकार करते. शेवटी, कोरीव काम फक्त उभ्या खालच्या दिशेने जाऊ शकते, जवळजवळ 90-डिग्री साइडवॉल असलेली आयताकृती रचना तयार करते.

प्रगत उत्पादन प्रक्रियेत, ट्रान्झिस्टरची घनता अत्यंत उच्च असते आणि जागा अत्यंत मौल्यवान असते.

सर्वोच्च निष्ठा: हे फोटोलिथोग्राफिक ब्ल्यूप्रिंटसह जास्तीत जास्त सुसंगतता राखते, डिव्हाइसचे अचूक गंभीर परिमाण (CD) सुनिश्चित करते.

क्षेत्र वाचवते: उभ्या संरचनेमुळे उपकरणे कमीतकमी फूटप्रिंटमध्ये बनवता येतात, चिप लघुकरणाची गुरुकिल्ली.
