मुख्य प्रवाहातील डिबॉन्डिंग पद्धती

सेमीकंडक्टर प्रक्रियेच्या प्रगतीमुळे आणि इलेक्ट्रॉनिक घटकांच्या वाढत्या मागणीमुळे, अति-पातळ वेफर्स (100 मायक्रोमीटरपेक्षा कमी जाडी) वापरणे अधिकाधिक गंभीर बनले आहे. तथापि, वेफरच्या जाडीमध्ये सतत घट होत असताना, वेफर्स नंतरच्या प्रक्रियांमध्ये, जसे की ग्राइंडिंग, इचिंग आणि मेटॅलायझेशन दरम्यान तुटण्यास अत्यंत असुरक्षित असतात.

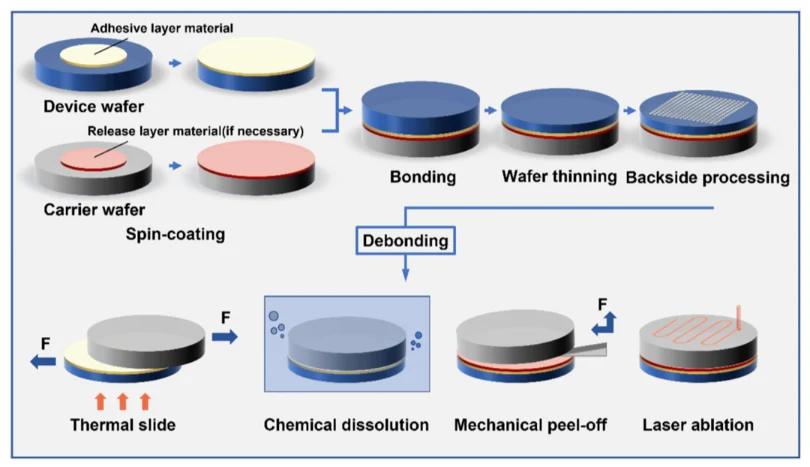

सेमीकंडक्टर उपकरणांच्या स्थिर कार्यप्रदर्शन आणि उत्पादन उत्पन्नाची हमी देण्यासाठी तात्पुरते बाँडिंग आणि डिबॉन्डिंग तंत्रज्ञान सामान्यत: लागू केले जातात. अति-पातळ वेफर तात्पुरते कठोर वाहक सब्सट्रेटवर निश्चित केले जाते आणि बॅकसाइड प्रक्रियेनंतर, दोन्ही वेगळे केले जातात. ही पृथक्करण प्रक्रिया डिबॉन्डिंग म्हणून ओळखली जाते, ज्यामध्ये प्रामुख्याने थर्मल डिबॉन्डिंग, लेसर डिबॉन्डिंग, केमिकल डिबॉन्डिंग आणि मेकॅनिकल डिबॉन्डिंग समाविष्ट असते.

थर्मल डिबॉन्डिंग

थर्मल डिबॉन्डिंग ही एक पद्धत आहे जी वाहक सब्सट्रेट्सपासून अति-पातळ वेफर्स वेगळे करते ज्यामुळे बाँडिंग ॲडहेसिव्ह मऊ आणि विघटित होते, ज्यामुळे त्याची चिकटपणा गमावली जाते. हे प्रामुख्याने थर्मल स्लाईड डिबॉन्डिंग आणि थर्मल विघटन डिबॉन्डिंगमध्ये विभागलेले आहे.

थर्मल स्लाइड डीबॉन्डिंगमध्ये सहसा बॉन्डेड वेफर्सना त्यांच्या मऊ तापमानापर्यंत गरम करणे समाविष्ट असते, जे अंदाजे 190°C ते 220°C पर्यंत असते. या तापमानात, बाँडिंग ॲडहेसिव्ह त्याची चिकटपणा गमावून बसते आणि अति-पातळ वेफर्सला वाहक सब्सट्रेट हळूहळू ढकलले किंवा सोलले जाऊ शकतात जसे की उपकरणांद्वारे लागू केलेल्या कातरणे बलानेव्हॅक्यूम चक्सएक गुळगुळीत वेगळे साध्य करण्यासाठी. थर्मल विघटन डीबॉन्डिंगमध्ये असताना, बॉन्डेड वेफर्स उच्च तापमानाला गरम केले जातात, ज्यामुळे चिकटपणाचे रासायनिक विघटन (आण्विक साखळी विच्छेदन) होते आणि ते पूर्णपणे चिकटते. परिणामी, बाँड केलेले वेफर्स कोणत्याही यांत्रिक शक्तीशिवाय नैसर्गिकरित्या वेगळे केले जाऊ शकतात.

लेझर डिबॉन्डिंग

लेझर डिबॉन्डिंग ही एक डीबॉन्डिंग पद्धत आहे जी बॉन्डेड वेफर्सच्या चिकट थरावर लेसर इरॅडिएशनचा वापर करते. चिकट थर लेसर ऊर्जा शोषून घेतो आणि उष्णता निर्माण करतो, ज्यामुळे फोटोलाइटिक प्रतिक्रिया होते. हा दृष्टिकोन खोलीच्या तपमानावर किंवा तुलनेने कमी तापमानात वाहक सब्सट्रेट्सपासून अति-पातळ वेफर्स वेगळे करण्यास सक्षम करतो.

तथापि, लेझर डिबाँडिंगसाठी एक महत्त्वाची पूर्वअट ही आहे की वाहक सब्सट्रेट वापरलेल्या लेसर तरंगलांबीसाठी पारदर्शक असणे आवश्यक आहे. अशा प्रकारे, लेसर ऊर्जा वाहक सब्सट्रेटमध्ये यशस्वीरित्या प्रवेश करू शकते आणि बाँडिंग लेयर सामग्रीद्वारे प्रभावीपणे शोषली जाऊ शकते. या कारणास्तव, लेसर तरंगलांबीची निवड गंभीर आहे. ठराविक तरंगलांबीमध्ये 248 nm आणि 365 nm यांचा समावेश होतो, जो बाँडिंग सामग्रीच्या ऑप्टिकल शोषण वैशिष्ट्यांशी जुळला पाहिजे.

केमिकल डिबॉन्डिंग

केमिकल डिबॉन्डिंग समर्पित रासायनिक सॉल्व्हेंटसह बाँडिंग ॲडहेसिव्ह लेयर विरघळवून बॉन्डेड वेफर्सचे पृथक्करण साध्य करते. या प्रक्रियेत सूज, साखळी विच्छेदन आणि अंततः विरघळण्यासाठी चिकट थरात विद्रावक रेणूंची आवश्यकता असते, ज्यामुळे अति-पातळ वेफर्स आणि वाहक सब्सट्रेट नैसर्गिकरित्या वेगळे होऊ शकतात. म्हणून, व्हॅक्यूम चक्सद्वारे प्रदान केलेली कोणतीही अतिरिक्त गरम उपकरणे किंवा यांत्रिक शक्ती आवश्यक नाही, रासायनिक डीबॉन्डिंग वेफर्सवर कमीतकमी ताण निर्माण करते.

या पद्धतीमध्ये, वाहक वेफर्स अनेकदा प्री-ड्रिल केले जातात जेणेकरून सॉल्व्हेंट पूर्णपणे संपर्कात येऊ शकेल आणि बाँडिंग लेयर विरघळू शकेल. चिकटपणाची जाडी दिवाळखोर प्रवेश आणि विरघळण्याची कार्यक्षमता आणि एकसमानता प्रभावित करते. विरघळणारे बंधन चिकटवणारे बहुतेक थर्माप्लास्टिक किंवा सुधारित पॉलिमाइड-आधारित साहित्य असतात, जे सहसा स्पिन-कोटिंगद्वारे लागू केले जातात.

मेकॅनिकल डिबॉन्डिंग

यांत्रिक डिबॉन्डिंग अति-पातळ वेफर्सला तात्पुरत्या वाहक सब्सट्रेट्सपासून वेगळे करते, केवळ नियंत्रित यांत्रिक पीलिंग फोर्स, उष्णता, रासायनिक सॉल्व्हेंट्स किंवा लेझरशिवाय. ही प्रक्रिया टेप सोलून काढण्यासारखीच असते, जेथे अचूक यांत्रिक ऑपरेशनद्वारे वेफर हळूवारपणे "उचलले जाते".

Semicorex उच्च-गुणवत्तेची ऑफर करतेSIC सच्छिद्र सिरेमिक डिबॉन्डिंग चक्स. आपल्याकडे काही चौकशी असल्यास किंवा अतिरिक्त तपशीलांची आवश्यकता असल्यास, कृपया आमच्याशी संपर्क साधण्यास अजिबात संकोच करू नका.
