SiC सिरेमिक व्हॅक्यूम चक

मूरच्या कायद्यासाठी ते प्रयत्नशील असताना, सेमीकंडक्टर फॅब्रिकेशन सुविधांना वेफर-होल्डिंग प्लॅटफॉर्मची आवश्यकता असते जे गंभीर यांत्रिक शक्तींना सहन करू शकतात आणि सपाट राहतात, कोणतेही अडथळे किंवा बुडविल्याशिवाय. Semicorex SiC सिरेमिक व्हॅक्यूम चक पारंपारिक ॲल्युमिना आणि स्टेनलेस स्टील चक बदलण्यासाठी योग्य उपाय प्रदान करते; ते वजनाच्या गुणोत्तरासाठी आवश्यक कडकपणा प्रदान करतील आणि रासायनिक प्रतिक्रिया देणार नाहीत, हे दोन्ही 300 मिमी वेफर्स आणि त्यापुढील प्रक्रियेसाठी आवश्यक आहेत.

1. सिंटर्ड डेन्स सिलिकॉन कार्बाइड (SSiC) वापरून साहित्याचे फायदे.

आमच्या मुख्य घटकSiC सिरेमिकव्हॅक्यूम चक सिंटर्ड आहेसिलिकॉन कार्बाइड, त्याच्या अतिशय मजबूत सहसंयोजक बाँडिंगद्वारे परिभाषित केलेली सामग्री. आमचे SSiC सच्छिद्र किंवा प्रतिक्रिया-बंधित नाही; त्याऐवजी, जवळजवळ सैद्धांतिक घनता (> 3.10 g/cm3) साध्य करण्यासाठी ते > 2000 अंश सेल्सिअसवर sintered केले जाते — सोप्या भाषेत सांगायचे तर, व्हॅक्यूम चक तयार करण्यासाठी वापरल्या जाणाऱ्या इतर सामग्रीपेक्षा ते अधिक घन आहे.

अपवादात्मक यांत्रिक कडकपणा.

SSiC चे यंग्स मॉड्युलस अंदाजे 420 GPa आहे, त्यामुळे ते ॲल्युमिना (अंदाजे 380 GPa) पेक्षा जास्त कडक होते. लवचिकतेच्या या उच्च मापांकामुळे, आमचे चक व्हॅक्यूम आणि हाय स्पीड रोटेशन अशा दोन्ही परिस्थितीत स्थिर राहतील आणि विकृत होणार नाहीत; त्यामुळे, वेफर्स "बटाटा चिप" (म्हणजेच ताना) करणार नाहीत आणि त्यांच्या संपूर्ण पृष्ठभागावर नेहमी एकसमान संपर्क साधतील.

थर्मल स्थिरता आणि कमी CTE

उच्च-तीव्रतेचा अतिनील प्रकाश किंवा घर्षण-प्रेरित उष्णता समाविष्ट असलेल्या प्रक्रियांमध्ये, थर्मल विस्तारामुळे आच्छादन त्रुटी येऊ शकतात. आमच्या SiC चकमध्ये 4.0 x 10^{-6}/K चे थर्मल विस्ताराचे कमी गुणांक (CTE) आहे, उच्च थर्मल चालकता (>120W/m·K) सह. हे संयोजन चकला दीर्घ-कालावधीच्या लिथोग्राफी किंवा मेट्रोलॉजी सायकल दरम्यान आयामी स्थिरता राखून, वेगाने उष्णता नष्ट करण्यास अनुमती देते.

2. अचूक अभियांत्रिकी आणि डिझाइन

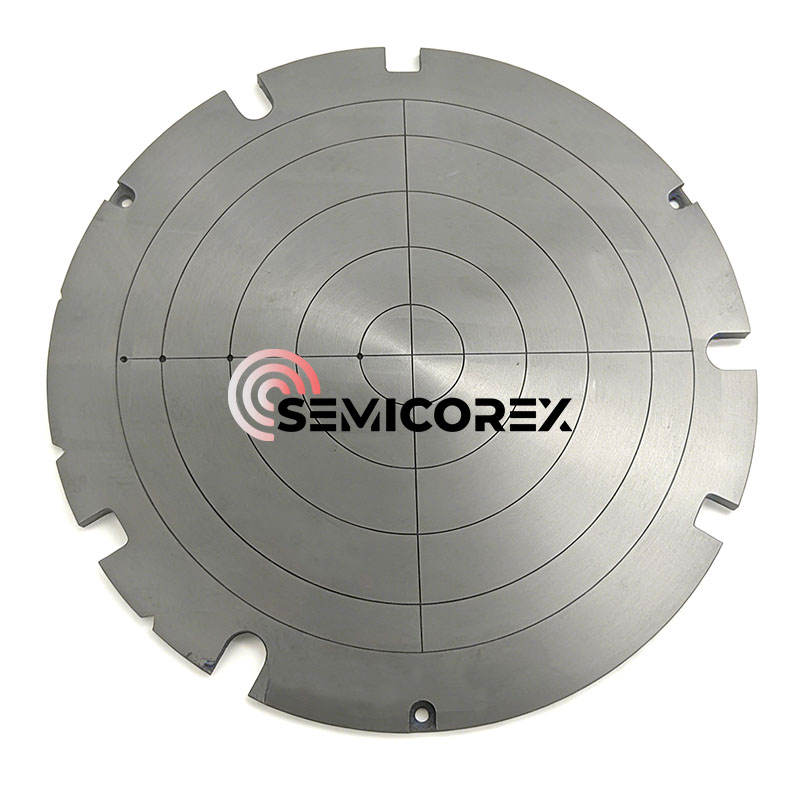

उत्पादनाच्या प्रतिमेमध्ये दृश्यमान असल्याप्रमाणे, आमच्या व्हॅक्यूम चक्समध्ये एकाग्र आणि रेडियल व्हॅक्यूम चॅनेलचे एक जटिल नेटवर्क आहे. हे वेफरवर एकसमान सक्शन सुनिश्चित करण्यासाठी अत्यंत अचूकतेसह CNC-मशीन केलेले आहेत, ज्यामुळे वेफरचे तुटणे होऊ शकणारे स्थानिक ताण बिंदू कमी करतात.

सब-मायक्रॉन सपाटपणा: आम्ही <1μm ची जागतिक सपाटता प्राप्त करण्यासाठी प्रगत डायमंड ग्राइंडिंग आणि लॅपिंग तंत्रांचा वापर करतो. प्रगत लिथोग्राफी नोड्समध्ये आवश्यक फोकल डेप्थ राखण्यासाठी हे महत्त्वपूर्ण आहे.

लाइटवेटिंग (पर्यायी): स्टेपर्स आणि स्कॅनरमध्ये उच्च-प्रवेग टप्पे सामावून घेण्यासाठी, आम्ही अंतर्गत हनीकॉम्ब "लाइटवेटिंग" रचना ऑफर करतो ज्या संरचनात्मक कडकपणाशी तडजोड न करता वस्तुमान कमी करतात.

परिमिती अलाइनमेंट नॉचेस: इंटिग्रेटेड नॉचेस प्रक्रिया टूलमध्ये रोबोटिक एंड-इफेक्टर्स आणि अलाइनमेंट सेन्सर्ससह अखंड एकीकरणासाठी परवानगी देतात.

3. सेमीकंडक्टर सप्लाय चेनमधील गंभीर अनुप्रयोग

आमचे SiC सिरेमिक व्हॅक्यूम चक्स हे उद्योग मानक आहेत:

वेफर थिनिंग अँड ग्राइंडिंग (सीएमपी): वेफर्सला एज चिपिंग न करता मायक्रॉन पातळीपर्यंत पातळ करण्यासाठी आवश्यक कठोर आधार प्रदान करणे.

लिथोग्राफी (स्टेपर्स/स्कॅनर्स): अल्ट्रा-फ्लॅट "स्टेज" म्हणून काम करणे जे सब-7nm नोड्ससाठी अचूक लेसर फोकसिंग सुनिश्चित करते.

मेट्रोलॉजी आणि AOI: उच्च-रिझोल्यूशन तपासणी आणि दोष मॅपिंगसाठी वेफर्स पूर्णपणे सपाट असल्याची खात्री करणे.

वेफर डायसिंग: हाय-स्पीड मेकॅनिकल किंवा लेझर डायसिंग ऑपरेशन्स दरम्यान स्थिर सक्शन प्रदान करणे.

सेमीकोरेक्समध्ये, आम्ही समजतो की व्हॅक्यूम चक त्याच्या पृष्ठभागाच्या अखंडतेइतकाच चांगला असतो. प्रत्येक चक एक मल्टी-स्टेज गुणवत्ता नियंत्रण प्रक्रियेतून जातो:

लेझर इंटरफेरोमेट्री: संपूर्ण व्यासामध्ये सपाटपणा सत्यापित करण्यासाठी.

हेलियम लीक चाचणी: व्हॅक्यूम चॅनेल पूर्णपणे सीलबंद आणि कार्यक्षम असल्याची खात्री करणे.

क्लीनरूम क्लीनिंग: शून्य धातू किंवा सेंद्रिय प्रदूषण सुनिश्चित करण्यासाठी वर्ग 100 वातावरणात प्रक्रिया केली जाते.

आमची अभियांत्रिकी कार्यसंघ स्लॉट पॅटर्न, परिमाणे आणि माउंटिंग इंटरफेस सानुकूलित करण्यासाठी OEM टूल निर्मात्यांसोबत जवळून कार्य करते. Semicorex निवडून, तुम्ही अशा घटकामध्ये गुंतवणूक करत आहात जो डाउनटाइम कमी करतो, आच्छादन अचूकता सुधारतो आणि अत्यंत टिकाऊपणाद्वारे तुमच्या मालकीची एकूण किंमत कमी करतो.
